ETS Nord Palopelti FDMS 100mm .01 EI60S

Palopelti ETS Nord FDMS .01 EI60

Palopelti on varustettu kahdella pellin tilaa ilmaisevalla rajakytkimellä (mikrokytkin). Rajakytkimet ilmaisevat pellin asennon ”KIINNI” ja ”AUKI”. Rajakytkimet voidaan yhdistää rakenusautomaatiojärjestelmään tai erilliseen ohjausjärjestelmään johdoilla, jotka tulevat kytkimen mukana (kaapelit max. 300 mm sisältyy sarjassa).

FDMS -palopellit ovat ilmanvaihtokanavajärjestelmän sulkupeltejä, jotka estävät palon ja palokaasujen leviämisen palo-osastosta toiseen sulkemalla ilmanvaihtokanavan palo-osastoivan seinän kohdalla.

Palotilanteessa palopellin läppä sulkeutuu automaattisesti palautusjousen avulla. Toimilaitteen palautusjousi aktivoituu palosulakkeen lauetessa.

Palopellin läppä on varustettu tiivisteellä, joka estää savun leviämisen läpän sulkeuduttua. Palotilanteessa palopellin läppä tiivistyy sitä ympäröivällä paloteipillä.  Palopelleillä ei ole huoltoluukkua. Palopeltien yhteyteen tulee asentaa ilmanvaihtokanavaan erillinen huoltoluukku.

Palopelti on varustettu kauluksella, joka ympäröi pellin vaippaa. Kauluksessa on useita asennuskorvakkeita, joilla palopelti kiinnitetään seinään.

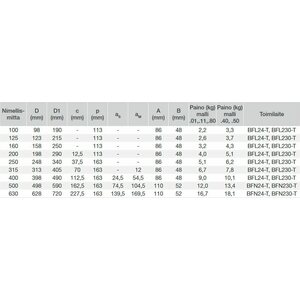

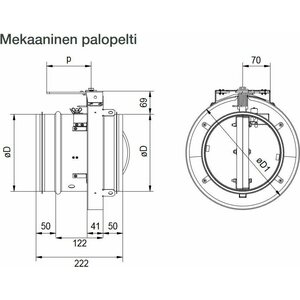

FDMS palopelleissä avattu läppä ulottuu palopellin rungosta ulos alkaen mitasta Ø 200 mm mitan ”c” tai mittojen ”a” ja ”c” verran (ks. taulukosta). Palopeltiä suunnitellessa on arvot a ja c otettava huomioon.

Palopellin tekniset tiedot

• Pyöreä palopelti Ø 100 mm
• CE-merkitty standardin EN 15650 mukaan
• Testattu standardin EN 1366-2 mukaan
• Paloluokiteltu standardin EN 13501-3+A1 mukaan
• Palonkestävyys EIS 60
• Rungon tiiviysluokka C, läpän tiiviysluokka 2 standardin EN 1751 mukaan
• Korroosionkestävyys standardin EN 15650 mukaan
• Luokiteltu C10000 (auki /kiinni-ajotesti) standardin EN 15650 mukaan
• Suurin ilman nopeus avoimessa pellissä 12 m/s ja suurin paine-ero 2500 Pa
