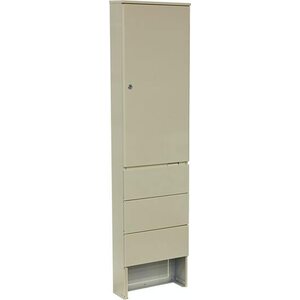

UTU MITTAUSKESKUS UTU 3806P63 1T+PR 50A IP34 FE

Pinta- tai uppoasennukseen soveltuva omakotitalojen ja muiden pienkiinteistöjen mittauskeskus. Soveluu myös työmaa-aikaiseen sähkönkäyttöön.

Tekniset arvot:

• IP34
• Nimellisjännite 400 V
• Nimellisvirta 63A / 80A
• Nollaliitin Al 50 / Cu 35
• Johdonsuojakatkaisijat C-käyrällä
• Tariffinohjaussulake 10A

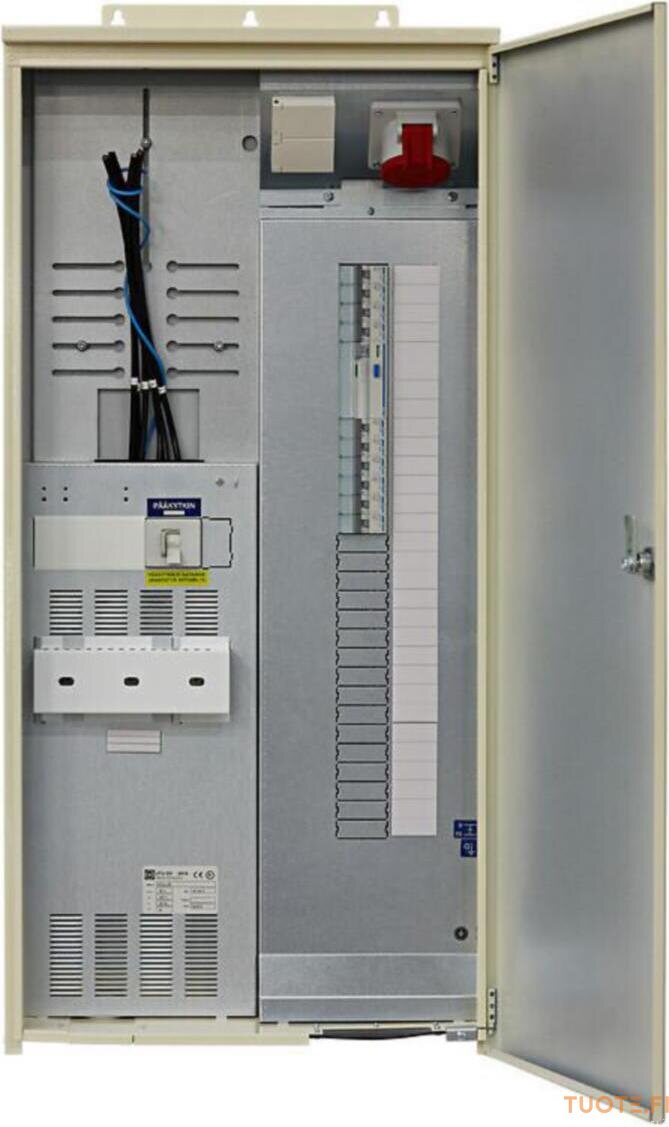

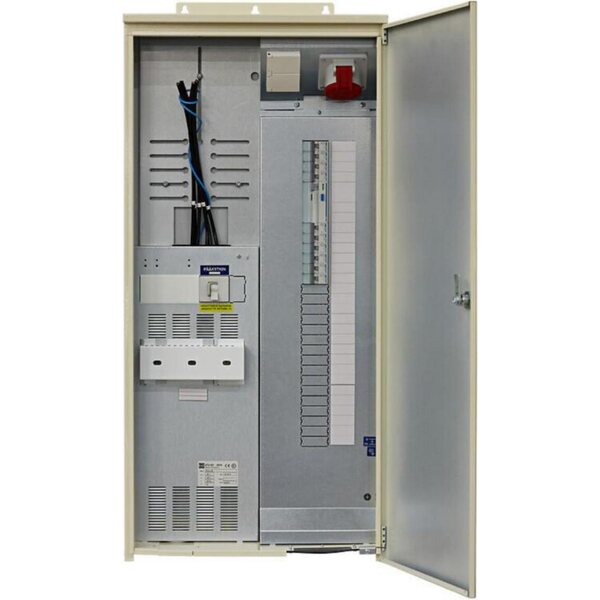

• Päävarokkeet 3x63A -varokepesät tai 00-kahvavarokealusta, joissa on valmiina Al 6-50 / Cu 1,5-35 -liittimetPistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A (PR-mallit)

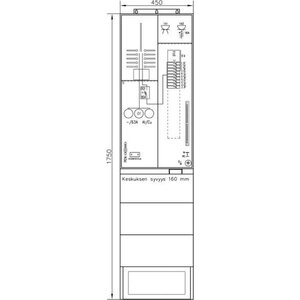

Kaapeleiden liittäminen tapahtuu aina alakautta. Kaapelin max. poikkipinta on 50 mm2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1x48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2x38, 1x23 sekä 1x23/29 mm. Lähtöosassa on multilaippa 15x20 mm + 1x30 mm. Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Pinta-asennuksessa keskus kiinnitetään suoraan seinäpinnalle. Yläpäädyssä on avaimenreikäkiinnitys ja alapäädyssä hahlot kiinnitysruuveille. Uppoasennuksessa käytetään upotuskaulusta tai tehdään keskuksen ympärille rakennusaineinen kehys. Ovi on helppo irrottaa työkalusalvalla.

JAL -malleissa on kiinteä jalusta, kiinnitysraudat sisältyy toimitukseen.

2-tariffikeskukset yhdellä mittariristikolla
2- tariffikeskukset; paritalokeskukset kahdella mittariristikolla. Verkkokäskylaite johdotettuna A-talon mittariristikolle
1-tariffikeskukset. Huom! Pääkytkin ei katkaise jännitettä mittarilta.

Tuotteissa esiintyvät lyhenteet PR = Pistorasiat 1 kpl 2-osainen suko ja 1 kpl 5-nap. 3x16A 2T = Yhdellä mittariristikolla 2TR = Yhdellä mittariristikolla ja tariffinohjauksen välireleellä PL = Puhelinliittymä JAL = Jalustalla Y = Ylijännitesuoja
