Kapillaari supistusnippa 54x35mm

Kapillaari supistusnippa 54x35mm

Kapillaari supistusnippa on supistava kapillaariliitin, liitokset tehdään juottamalla. Kupariputki mahtuu pienemmän pään sisään. Esimerkiksi kooltaan 12x10mm kapillaarisupistusnippa jatkuu 12mm putken kokoisena ja toinen pää menee 10mm putken päälle. Kokovaihtoehtoja on useita ja muidenkin koot ovat ilmoitettu samalla tavalla.

Juottaminen

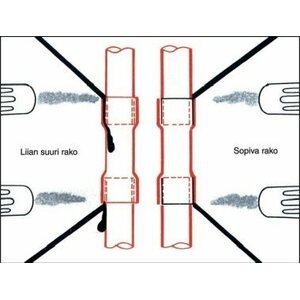

Juottamisessa kupariputket yhdistetään metallisella sideaineella, juotteella, jonka sulamispiste on alhaisempi kuin yhdistettävien metallien. Liitettävät osat kuumennetaan ja sula juote täyttää kapillaarivoiman vaikutuksesta putken ja kapillaariosan välisen välyksen.

Kupariputkien juottaminen tehdään joko kovajuottamisella tai pehmeäjuottamisella. Nämä juotostavat eroavat toisistaan käytettävän työskentelylämpötilan ja juoteaineen koostumuksen osalta. Rajalämpötilana pehmeä- ja kovajuottamisen välillä pidetään +450°C.

Kovia kupariputkia on jo pitkään liitetty kovajuotoksella ja liitosmenetelmä on osoittanut lujuutensa ja kestävyytensä. Kovajuotoksessa syntyvä metalli-metalli −liitos vastaa lujuudeltaan ja ominaisuuksiltaan yhtenäistä putkea. Pehmeä juotto soveltuu rakenteisiin, joissa ei esiinny väsyttäviä kuormituksia.
